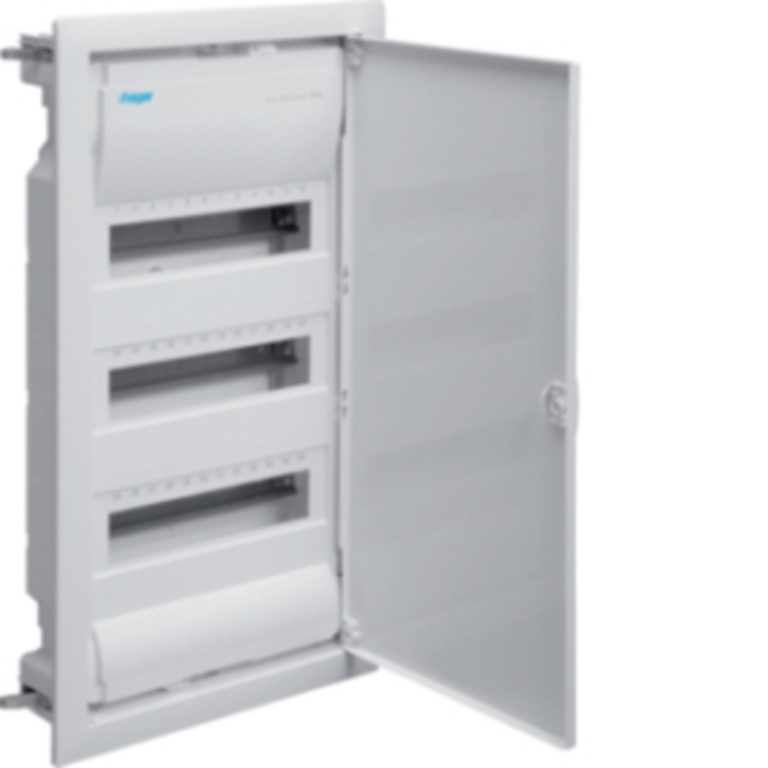

Gruppetavle volta 3R 36M planfor 9010

EAN 3250616615021
Type VH36DKN
Leverandør Hager
Varenr 79.16.003.880
Tilgængelighed Lager
Lagerstatus På lager

Aktuelt antal på lager: 18
79.16.003.880
Pakningsstørrelse 1
Salgsforpakning 1
Enhed Stk
Fordelingstavle til indbygning
- Til komponenter op til 63 A
- Komponentindbygningsdybde: maksimalt 70 mm
- Komponentafdækning med 90°
- Quick- Connect-skruer, kan plomberes
- Drejelig blændramme med 15 mm pudsudligning
- Integreret vaterpas
- Låge af pladestål med planforsænket greb
- Lågehængsel kan håndbetjenes
- Hængsling i højre eller venstre side uden montage af blændramme
- Fingersikker Quick- Connectklemme for snapteknik
- PE-klemmer som standard i 1, 2, 3 og 4 rækkers tavler
- Ledningsføringskanal i siden
- Farve: Ren hvid (RAL 9010)
- Normer: DIN VDE 0603 del 1 DIN 43871
- Egnet til anvendelse i beboelsesejendomme ifølge EN 60 439-3
- Flad udførelse: Standardtavle kan omdannes vha. hæveramme (tilbehør) til 72 mm væg indbygningsdybde

1 række, 36 moduler
Hulmål: HxBxD: 595 x 314,5 x 87 mm
Ydre rammemål: HxBxD: 630,5 x 348 mm

Tekniske data: VU- / VHxxDKN

Norm DIN 43871
Godkendelser VDE, SEV, ÖVE
Mærkespænding AC 400 V / 50 Hz
Mærkestrøm for komponenter op til 63A
Isolationsklasse II (Beskyttelesisoleret)
Kapslingsklasse IP30
Mærkeisolationsspænding Ui = 400 V
Forureningsgrad 2
Omgivelsesbetingelser for EMC Omgivelse B
Dør Frontmonteret med indv. liggende håndbetjenbare hængsler.
Døranslagskift uden afmontering af blændramme mulig.
Dørlås Frontmonteret klapgreb, klapper automatisk i igen (låse kan eftermonteres uden ombygning)
Farve RAL 9010 (ren hvid)
QuickConnect-klemmer Antal og tværsnit af klemmesteder opfylder DIN 43871 og DIN VDE 0100 del 410
Kabeltilgang
- Top/bund
Kabelindføringsflange, kan knækkes af Ledningsfang seriemæssig
- I siden
Øvre og nedre tilslutningsrum i venstre og højre hhv. en forprægning Ø 25 mm.
Fra 2-rækket i venstre og højre mellem komponentrækkerne en forprægning Ø 25 mm
- På bagsiden
Øvre tilslutningsrum 2 x 3 x Ø25 mm deraf kan hver 3 x Ø25 mm knækkes helt af uden tilslutningssrum 4 x Ø25 mm
Halogenindhold De anvendte polystyroltyper har lavt halogenindhold på <=1%.
Alle produkter opfylder ROHS og WEEE.
Pudsudligning op til maks. 150mm
Plombering seriemæssigt
Varmeformbestandighed Angivelse iht. testnorm: 168h/70°
EgenskabVærdi
Antal rækker3
Bredde348mm
DIN-skinneJa
Dybde945mm
DækselmodelMed udskæring
EC000214EC000214
Højde6305mm
Indbygningsdybde90mm
Indvendig dybde915mm
LukningstypeAndet
MaterialekapslingerPlastik
Med låsNej
Med monteringspladeNej
Modul-bredde12
MonteringsmetodeHulvæg
Transparent dæksel/dørNej
Type afdækningDør
UdvidelsesmulighedJa
